Assalamualaikum wrwb..
Kali ini saya akan berbagi tentang bagaimana konfiurasi routing dynamic RIP pada mikrotik.
1.PENGERTIAN
Routing dynamic sama halnya dengan routing static yaitu sama-sama digunakan untuk menghubungkan host-hOst yang berada dibawah mikrotik dengan network yang berbeda,Namun kali ini kita tidak perlu memasukan IP nya secara manual tapi kita cukup mendaftakan IP-IP yang ingin dihubungkan dan secara otomatis nanti bisa berhubungan.Selain itu, Keuntungan
Dan dengan routing ini kita tidak perlu capek-capek melakukan routing static yang cukup menguras tenaga serta pikiran dan juga kita tidak perlu melakukan NAT dan static routing lagi.
2.LATARBELAKANG
Pada suatu instansi atau sekolah sering kita menggunakan banyak mikrotik
sehingga kita selaku admin harus tau bagaimana agar dapat menghubungkan
banyak mikrotik sehingga host yang berada dibawahnya dapat
berkomunikasi,maka ini adalah salah satu solusinya yang lebih mudah dan cepat dibanding static routing.
3.MAKSUD DAN TUJUAN
Dalam postingan saya kali ini saya akan membahas bagaimana cara menghubungkan perangkat
network di bawah router dengan cara membuat routing dynamic
sehingga setiap perangkat yang berada di bawah router yang memiliki ip
segment (subnet) yang berbeda dapat saling berkomunikasi.
4.ALAT DAN BAHAN
1.3 buah mikrotik
2.koneksi internet
3.6 kabel UTP (Straight)
4.3 buah laptop (untuk pengetesan nanti)
5.JANGKA WAKTU PENGERJAAN
Dapat dikerjakan dalam waktu 1-2 jam untuk memahami konsep dan cara
kerjanya. serta untuk konfigurasinya hanya memerlukan waktu 10-20 menit tergantung pemahaman anda masing-masing.
6.TAHAP PELAKSANAAN
Topologi untuk routing dynamic kali ini:
Konfigurasi pada R1:
- Konfigurasi dasar dan silahkan masuk-kan alamat IP untuk setiap interface-nya nya sesuai dengan topologi diatas.
Konfigurasi pada R2:
- Konfigurasi dasar tanpa harus melakukan NAT dan masukkan IP pada setiap interface-nya sesuai topologi diatas.
Konfigurasi pada R3:
- Konfigurasi dasar tanpa harus melakukan NAT dan masukkan IP pada setiap interface-nya sesuai topologi diatas.
Untuk yang belum paham konfigurasi dasar silahkan baca "konigurasi dasar mikrotik."
Selanjutnya agar semua perangkat dapat berhubungan baik mikrotik dan perangkat yang dibawahnya,maka kita lakukan routing dynamic RIP.
Konfigurasi Routing RIP pada R1:

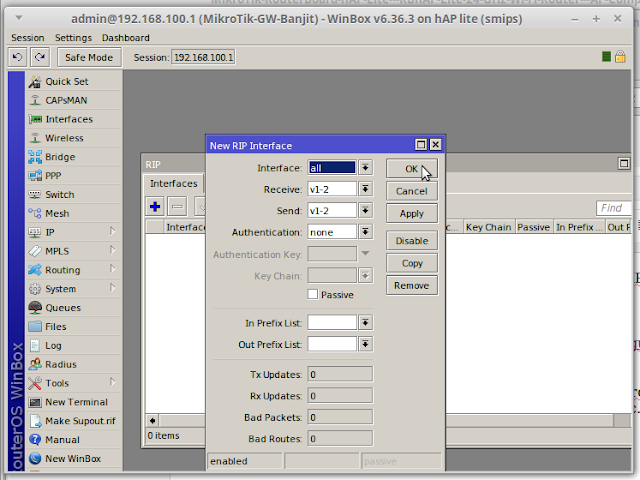

Klik menu Routing --> Rip --> Interfaces (Setelah konfigurasi klik Applay-OK)
Selanjutnya pada RIP settings
Kita redistrubute semua subnet yang terkoneksi dengan R1,karena R1 adalah gateway yang terhubung langsung dengan internet.
Pada bagian networks-nya kita kosongkan saja,karena subnet sudah di reditribute maka tidak perlu di definisikan lagi.
Selanjutnya pada settingan Neighbors kita masukan IP dari R2 dan R3 yang kearah R1. (Tanpa menggunakan prefix "/")
IP R2 : 10.10.10.2
IP R3 : 10.10.20.2
Konfigurasi router RIP R2:
Klik menu Routing --> Rip --> Interfaces (Setelah konfigurasi klik Applay-OK)
Pada bagian Networks kita masukan network yang akan kita export atau network yang mengarah ke laptop2.
Network dari Laptop2 : 192.168.20.0/29
Selanjutnya pada bagian Neighbours,Masukan IP dari R1 yang kearah R2.
IP R1(Eth2) :10.10.10.1
Selanjutnya konfigurasi routing RIP pada R3:
Klik menu Routing --> Rip --> Interfaces (Setelah konfigurasi klik Applay-OK)
Pada bagian Networks kita masukan network yang akan kita export atau network yang mengarah ke laptop3.
Network dari Laptop2 : 192.168.30.0/29
Selanjutnya pada bagian Neighbours,Masukan IP dari R1 yang kearah R3.
IP R1(Eth3) :10.10.20.1
Lalu untuk melihat konfigurasi anda tadi silakan klik Menu IP --> Routes
Dan selanjutnya silahkan setting IP pada laptop1,laptop2,dan laptop3 Sesuai dengan topologi diatas.
7.HASIL DAN KESIMPULAN
Hasilnya semua laptop yang berada dibawah semua mikrotik dapat saling berhubungan walau berbeda network.Mungkin jika kita mengikuti langkah-langkah saja pasti sangat lah mudah tapi untuk mengerti konsep kerja-nya tidak bisa hanya dengan sekejap saja.Dan untuk kalian sebagai calon-calon admin hendaknya tidak hanya sekedar tau konfigurasi-nya saja tapi harus benar-benar tau cara dan konsep kerjanya juga.
Jika anda masih mengalami kesulitan ataupun gagal dalam konfigurasi diatas silahkan tulis pertanyaan anda dikomentar.
8.REFERENSI
- http://203.130.243.185/data/eBook%20TKJ/Mikrotik-Routing-Dinamis-RIP.pdf
