Assalamualaikum wrwb
Kali ini saya akan berbagi sedikit tentang bagaimana cara konfigurasi dasar mikrotik agar dapat terhubung ke internet dan bagaimana menggabungkan dua buah interface seolah-olah berada dalam satu network.
1.PENGERTIAN
Salah satu fungsi mikrotik adalah untuk menggabungkan dua buah network yang berbeda sehingga nantinya dapat PC atau host-host yang berada dibawahnya dapat saling berbagi data dan dapat berkomunikasi.Untuk lebih jelas tentang mikrotik silahkan klik disini..
2.LATAR BELAKANG
Dalam rangka untuk memenuhi kebutuhan para user atau pengguna agar dapat terkoneksi ke internet sehingga membuat para admin berfikir bagaimana dengan banyaknya pengguna internet dapat terhubung ke internet dan dapat saling berkomunikasi,Maka alat ini adalah salah satu solusi dari masalah tersebut.
3.MAKSUD DAN TUJUAN
Agar semua host-host yang berada dibawah mikrotik dapat terhubung ke internet dan dapat nanti digunakan sesuai keperluan kita.
4.ALAT DAN BAHAN
-Laptop
-Mikrotik (disini saya menggunakan mikrotik RB941)
-2 buah kabel straight
-sumber interet (disini saya menggunakan dial out/kabel PPPoE) dari BLC TELKOM.
-Software winbox
5.JANGKA WAKTU PENGERJAAN
Dapat dilakukan dalam waktu 30 menit - 1 jam dalam tahap pembelajaran.
6.TAHAPAN PELAKSANAAN
Sebelum kita kita melakukan konfigurasi mikrotik nya terlebih dahulu kita harus mengerti pada Eth mana saja kita harus menyambungkan kabel UTP Kita pada mikrotik.Sebenarnya di mikrotik dan buku panduannya sudah ada keterangannya.
Eth1 : Internet
Eth2-Eth selanjutnya : kabel LAN.
1.Pertama kita remote mikrotik kita dengan menggunakan software winbox,sebelum kita meremote mikrotik-nya kita samakan terlebih dahulu IP laptop kita dengan IP default dari mikrotik.Umumnya IP default mikrotik adalah 192.168.88.1
2.Selanjutnya akan tampil konfigurasi default dari pabrik bawaan mikrotik,karena kita akan mengkonfigurasi mikrotik kita sendiri maka kita pilih
Remove configuration.
3.Setelah mikrotik kita kita reset,maka kita konfigurasi mikrotik kita.Dimulai dari pemberian nama untuk mikrotik kita pilih menu.
System -> Identity -> (beri nama mikrotik) -> Apply -> OK
4.Selanjutnya kita beralih ke menu interface untuk memberi nama pada setiap Ethernet yang ada di mikrotik.
Interfaces -> comment -> (beri nama setiap Eth-nya).
Dan terkhusus untuk Eth Wlan1-nya yang ada di paling bawah kita aktifkan terlebih dahulu dengan meng-klik tanda centang(enable) dan jangan lupa kita beri nama.
5.Selanjutnya kita beri IP pada setiap Eth-nya kecuali Eth1 karena sudah mendapatkan IP otomatis dari sumber internet.

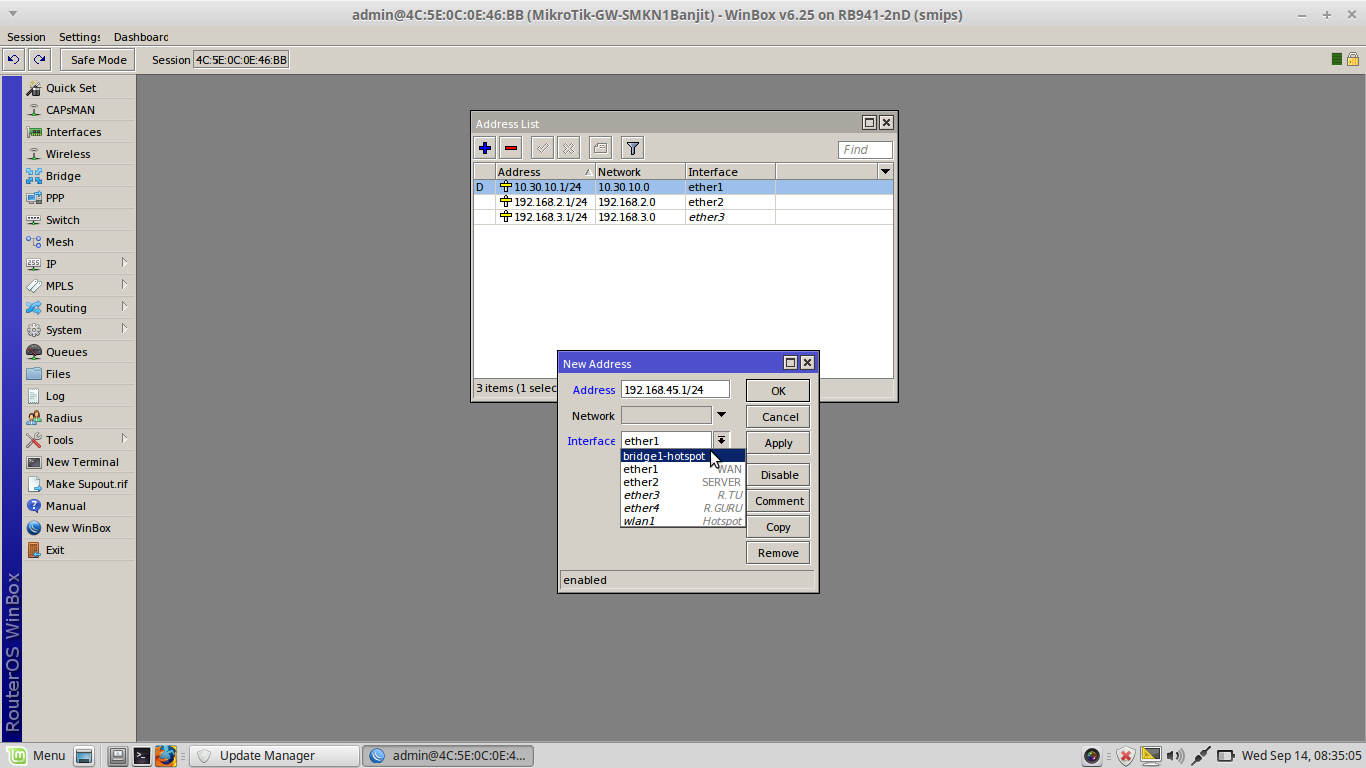

IP -> Addresses -> Add
Klik tanda (+) lalu isikan IP nya dan pilih pada Interface mana.Lalu Apply-OK.
6.Selanjutnya kita setting DNS nanti dapat terhubung ke internet disini saya menggunakan DNS dari BLC TELKOM.
IP -> DNS -> (isi DNS dikolom server) perhatikan contoh gambar.
Ini contohnya,jangan lupa centang Allow Remote Requests.
7.Selanjutnya kita setting DNS client,Hal ini dimaksudkan agar kita mendapatkan IP otomatis dari sumber internet.
IP -> DNS Client -> Add
Kita pilih Interface ang terhubung antara mikrotik dengan Sumber internet (Eth1).Lalu Apply-OK.
8.Selanjutnya kita setting NAT nya agar nanri kita dapat terhubung dengan internet dengan dilakukan test PING.
IP -> Firewall -> NAT -> Add
Di submenu General Chain : srcnat
out interface : Ether1
Selanjutnya disubmenu Action : Masquerade
lalu Apply-OK.
9.Lalu kita lakukan Test PING di terminal mikrotik kita.Klik menu New terminal.
Kita test ping google.
Jika ada kesalahan maka periksa kembali konfigurasi anda.
10.Selajutnya agar kita tidak perlu men-setting IP laptop kita secara manual nantinya untuk terhubung ke internet maka kita aktifkan DHCP Server.
IP -> DHCP Server -> DHCP Setup
Nah pada interface nya kita pilih Eth berapa yang terhubung antara server(laptop) dan mikrotik.selanjutnya Next terus hingga succes.
Dan akan tampil seperti dibawah ini.
11.Kita setting IP laptop kita menjadi Automatic (DHCP) artinya kita akan terkoneksi otomatis dengan internet melalui mikrotik tanpa harus mengatur IP secara manual.
Selanjutnya kita Connet melalui Ethernet yang kita buat.
Selanjutnya kita coba pada browser,maka tampilanya akan seperti ini.
Selanjutnya bagaimana cara menggabungkan dua buah interface (eth) atau seringkali kita dengar dengan mem-bridge,agar dapat seolah-olah berada dalam satu network??
Ikuti langkah-langkah berikut.
1.Melanjutkan konfigurasi diatas.
Interface -> Bridge -> lalu beri nama eth berapa saja yang akan kita bridge,(disini saya akan mem-bridge Eth4 dengan wlan1)
Lalu otomatis muncul iterface brdge yang kita buat.
2.lalu pilih menu:
Bridge -> Ports -> Add (pilih interface mana yang akan kita bridge)
Dan ini contoh hasilnya.
3.Lalu kita beri IP untuk dua buah interface yang kita bridge tadi.Maka hasilnya IP dari Eth4 dan Wlan1akan berada dalam satu network.
7.HASIL
Hasilnya saya dapat menghubungkan mikrotik ke internet dan saya juga dapat terhubung ke internet melalui mikrotik saya walaupun masih menggunakan kabel LAN karena belum dibuat hotspot dan untuk teman-teman jika menggunakan Mikrotik dengan tipe yang berbeda tenang konfigurasinya tidak akan jauh berbeda.
Dan juga saya dapat menggabungkan dua buah interface sehingga dapat seolah-olah berada dalam satu network.
8.KESIMPULAN
Dengan kemajuan teknologi yang semakin maju maka mikrotik ini memang mungkin dianggap barang murahan karena harganya yang relatif terjangkau namun itu merupakan anggapan yang keliru karena sesungguhnya barang ini sungguh sangat bermanfaat dan jika kita mau benar-benar mendalami tentang mikrotik ini pastinya ini aka menjadi modal dan bekal yang pasi disaat kita memasuki dunia kerja dibidang IT nanti.Dan itu kembali tergantung dari pribadi masing-masing.
9.REFERENSI
-Ebook Mikrotik MTCNA
